STAFFA REGGISPINTA COME CONTENIMENTO STABILE AL BORDO DI COPERTURE A VERDEPENSILE
Staffa reggispinta TSH 80 (Cod VP 9563) in acciaio inossidabile da impiegare sul bordo di coperture a verde pensile abbinata a profili drenanti di contenimento del tipo PPD o PBD per trasferire le forze di taglio del sistema a verde pensile inclinato (inclinazione minima 10° ) sulla struttura portante. L’abbinamento del profilo di contenimento drenante PPD e PBD con la staffa reggispinta TSH 80 offre interessante alternativa ad un contenimento tradizionale realizzato con cordolo perimetrale.
La parte della staffa in appoggio al supporto che va fissata meccanicamente è munita di 3 fori per il suo ancoraggio alla struttura portante (fori da 8mm).
La massima capacità portante per staffa è pari a 150 kg; il calcolo relativo al passo delle staffe a cura della progettazione va valutato in funzione delle condizioni di progetto.
Installazione
Le staffe andranno fissate meccanicamente allineate parallelamente al bordo di copertura in prossimità di un canale di gronda perimetrale. I fissaggi verranno successivamente impermeabilizzati con una toppa dello stesso materiale impiegato per l’impermeabilizzazione della copertura.
Staffa reggispinta TSH 100 (Cod VP 9565) in acciaio inossidabile da impiegare sul bordo di coperture a verde pensile abbinata a profili drenanti di contenimento Harpo del tipo PPD o PBD per trasferire le forze di taglio del sistema a verde pensile inclinato (inclinazione minima 10° ) sulla struttura portante. L’abbinamento del profilo di contenimento drenante Harpo PPD e PBD con la staffa reggispinta TSH 100 offre interessante alternativa ad un contenimento tradizionale realizzato con cordolo perimetrale.
La parte della staffa in appoggio al supporto che va fissata meccanicamente è munita di 4 fori per il suo ancoraggio alla struttura portante (fori da 8mm).
La massima capacità portante per staffa è pari a 300 kg; il calcolo relativo al passo delle staffe a cura della progettazione va valutato in funzione delle condizioni di progetto.
Installazione
Le staffe andranno fissate meccanicamente allineate parallelamente al bordo di copertura.
I fissaggi verranno successivamente impermeabilizzati con una toppa dello stesso materiale impiegato per l’impermeabilizzazione della copertura.


COD. ART | PORTATA Kg | SPESSORE mm | LARGHEZZA mm | LUNGHEZZA mm | ALTEZZA mm |
ACCIAIO INOX 1.4301 | 150 (staffa TSH 80) | 5 | 40 | 400 | 80 |
ACCIAIO INOX 1.4301 | 300 (staffa TSH 100) | 5 | 50 | 400 | 100 |
STAFFA REGGISPINTA COME CONTENIMENTO STABILE AL BORDO DI COPERTURE A VERDEPENSILE O COME ELEMENTO ROMPITRATTA

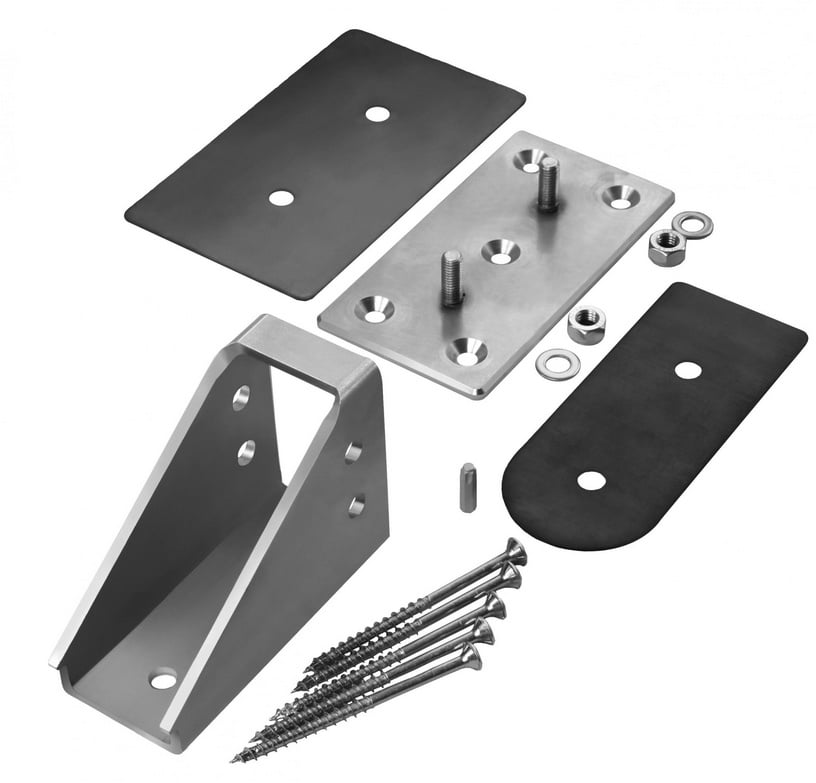

Staffa reggispinta LF600 (Cod VP 9569) in acciaio inossidabile sp. 5 mm utilizzabile su coperture a verdepensile inclinati. Da installare assieme al profilo PPD versione INOX in prossimità del canale di gronda perimetrale o come elemento rompitratta all’interno della struttura. Il montaggio avviene sulla struttura portante tramite 5 viti anticorrosione e viene fissato tramite il sistema flangia mobile/fissa alla guaina impermeabilizzante in ottemperanza alla normativa DIN 18195-9, con il materiale d‘impermeabilizzazione utilizzati.
altezza dei supporti: ca. 100 mm.
portata massima: 600 kg/supporto
Elementi della fornitura:
1 piastra di base
1 supporto
2 dadi M10 (di acciaio inox)
5 viti da legno (acciaio zincato)
1 bit
2 strati intermedi di EPDM (1 grande + 1 piccolo)

STAFFE REGGISPINTA TSH | ||||
COD. ART | DENOMINAZIONE | PORTATA kg | LUNGHEZZA mm | ALTEZZA mm |
VP9563 | TSH80 | 150 | 400 | 80 |
VP9565v | TSH100 | 300 | 400 | 100 |
SHEARFIX LF 600 | |||
COD. ART | DENOMINAZIONE | PORTATA kg | ALTEZZA mm |
VP9569 | LF 600 | 600 | 100 |
