Dispositivo linea vita zavorrato MediSave 3D

ANCORAGGIO TIPO C-A, EN 795, CEN/TS 16145 , UI 11578

Applicazioni

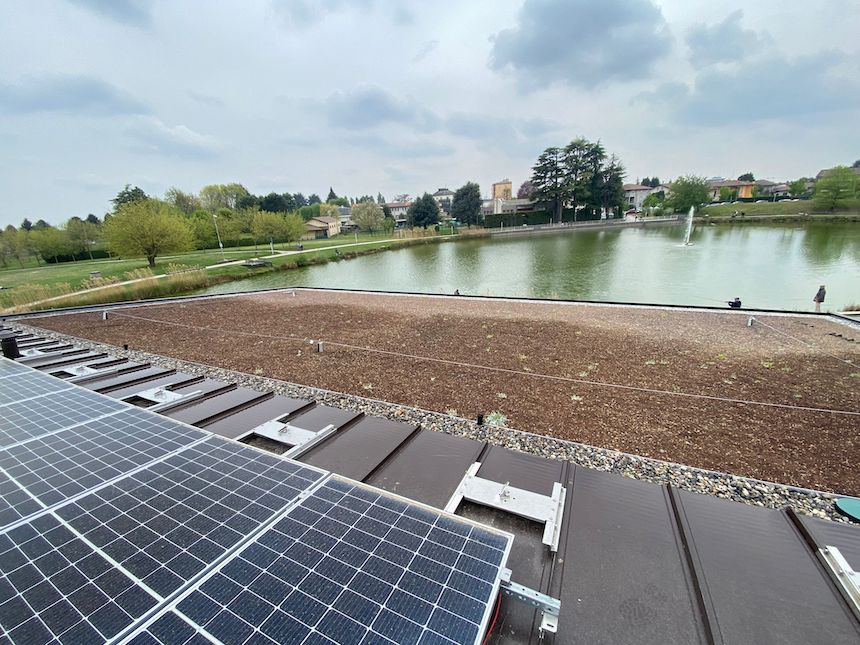

Sistema di ancoraggio MediSave 3D integrato al sistema Harpo verdepensile, per consentire l’accesso, il transito e la manutenzione in condizioni di sicurezza su coperture ove non sono previsti parapetti di protezione perimetrali. La piena integrazione di MediSave 3D nei sistemi a verde pensile Harpo assicura estrema facilità di posa e la completa funzionalità a regime sia del sistema di sicurezza che del verde pensile, senza interferenze.

Proprietà

  • Non impone carichi di punta
  • Non causa ponti termici
  • Permanente ed immarcescibile
  • non prevede alcun fissaggio meccanico alla copertura e nessuna discontinuità nell’impermeabilizzazione
  • essendo svincolato dal supporto, la posa sarà indipendente e successiva alle opere di impermeabilizzazione
  • integrato alla stratigrafia tecnologica a verde pensile: semplicità di posa, totale compatibilità funzionale a regime, non comporta effetti differenziali sullo sviluppo della vegetazione
  • non causa interruzione del drenaggio sulla superficie di progetto
    può essere assemblato in
  • opera o posato dopo pre-assemblaggio a terra o in stabilimento
  • Ottima estetica: il dispositivo è integrato nel sistema Verde Pensile, e rimarranno visibili solo i segnalatori che fuoriescono dal substrato ove ancorarsi con i moschettoni

Sistema di ancoraggio MediSave 3D

Dispositivi permanenti di ancoraggio progettati per essere integrati nei sistemi a verde pensile Harpo. MediSave 3D è a norma EN 795:2012, CEN/TS 16145:2013 e UNI 11578:2015 tipo C e tipo A, è idoneo alla messa in sicurezza di persone che operano per la manutenzione al bordo di coperture piane e con inclinazione fino a max 5°.

Il dispositivo verrà assemblato direttamente in opera, integrato alla stratigrafia tecnologica a verde pensile e sarà successivamente zavorrato con opportuno appesantimento in materiale sfuso. La zavora verrà valutata dal produttore in funzione delle condzioni d’uso ma comunemente richiederà la posa di circa 8-10 cm compattati di substrato TerraMediterranea, per un peso complessivo non inferiore 720 kg (75 kg/mq) in condizioni asciutte.
L’altezza complessiva del palo, misurata al centro del golfare è pari a 29,1 cm.
Tutti i prodotti installati sono marcati in modo chiaro, indelebile e permanente usando un metodo che non abbia effetti dannosi sul materiale.

La marcatura contiene le seguenti informazioni:

  • l codice identificativo del prodotto
  • il numero di lotto del fabbricante o di serie del componente (ultime 2 cifre anno di costruzione)
  • il DENOMINAZIONE e il marchio del fabbricante o del fornitore
  • la norma di riferimento e il tipo di prodotto
  • il numero massimo di utilizzatori contemporaneamente assicurati

Tutti i prodotti sono garantiti 10 anni per quanto riguarda le componenti in acciaio zincato, 15 anni per quanto riguarda le componenti in acciaio INOX, 20 anni per le componenti polimeriche. I dispositivi anticaduta sono inoltre corredati di adeguata cartellonistica. Il sistema anticaduta, a fine lavori, è corredato di Certificazione contenente:

  • Certificazione di conformità dei prodotti
  • Dichiarazione di corretta installazione dopo verifica in opera
  • Manuale di utilizzo del sistema
  • Registro delle manutenzioni
  • Elaborato Grafico di progetto

Elementi costitutivi
n° 2 Omega pressopiegate in acciaio AISI 304 spessore 5mm;
n° 1 Golfare Maschio M12 in AISI 316;
n° 1 Dado Autobloccante M12 in AISI 316;
n° 8 Vite TE M10x20 in AISI 316;
n° 8 Rondella 10×30 in AISI 316;
n ° 8 Dado Autobloccante M10 in AISI 316

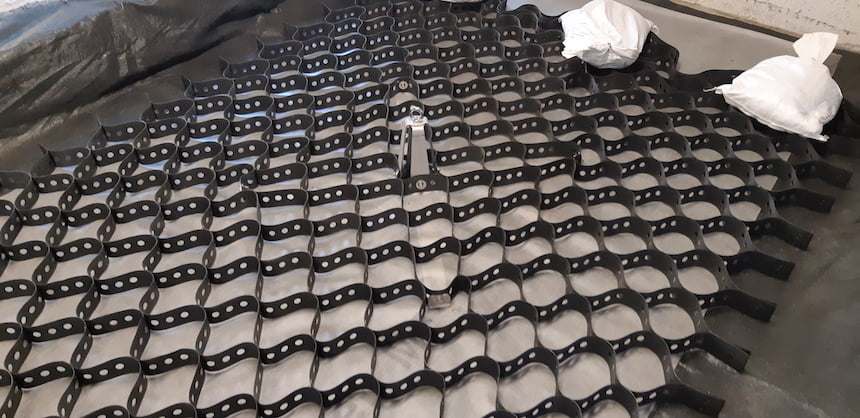

n° 1 modulo struttura tridimensionale di confinamento cellulare GeoGlobe®40, h=75 mm;
n° 1 Telo filtrante Medifilter MF1;
TerraMediterranea Harpo, spessore compattato ≥ 8 cm.

CARATTERISTICHE DELLA STRUTTURA TRIDIMENSIONALE



METODO/NORMA

VALORE

UNITA’

POLIMERO



Miscela di poliolefine



DENSITÀ

ASTM D 1505

0,9425 – 0,965

g/cm³

ESCR

ASTM D 1693

superato



RESISTENZA SALDATURA AL TAGLIO

EN ISO 13426-1 Method A

22,5

kN/m

RESISTENZA SALDATURA AL PEELING

EN ISO 13426-1 Method B

12,7

kN/m

RESISTENZA SALDATURA ALLA ROTTURA

EN ISO 13426-1 Method C

24,2

kN/m

RESISTENZA DELLA SALDATURA HANG TEST (LONG TERM)

Campione largo 10cm sottoposto a 72.5 kg per 30 giorni a 23 ±2°C

superato



ALTEZZA CELLA



75 ± 3

mm

DIMENSIONE NOMINALE CELLA



24,4 X 20,5

cm

DIMENSIONE NOMINALE MODULO



25,5 x 3,9

m
