PPD – PROFILO DRENANTE LINEARE PARAGHIAIA O DI CONTENIMENTO

Profilo drenante lineare PPD da predisporre in prossimità dei perimetri a confinamento di aree a verde pensile/aree pavimentate o come separatore delle fasce drenanti di ghiaia perimetrali a separazione tra ghiaia e substrato o come contenimento del sistema verde pensile. Il profilo angolare è provvisto di fessure sull’ala verticale e su quella di appoggio con funzione di drenaggio. Le ali del profilo hanno misure differenti per potersi meglio adattare alle diverse esigenze di spessore del progetto. I profili verranno posati in linea impiegando gli appositi connettori.

Materiale	Altezze profilo [mm]*	Lunghezza [mm]
Alluminio verniciato	50/80, 80/120, 100/150, 250/250	2000
Acciaio inox 1.4301	50/80, 80/120, 100/150, 250/250	2000
Aluzinc	50/80, 80/120, 100/150, 250/250	1500

*dimensioni differenti da quelle indicate possono essere realizzate su misura.

Quando il profilo PPD viene impiegato al bordo di coperture piane come contenimento stabile di soluzioni a verde pensile, in alternativa a cordoli, il posizionamento del profilo avverrà tramite i connettori PPD-FIX. Il connettore presenta due fori sull’ala di appoggio che consentiranno il fissaggio alla membrana impermeabilizzante, saldando per punti attraverso i fori una striscia di membrana impermeabile compatibile con quella installata in copertura.

I vantaggi della soluzione:

si può realizzare un contenimento su tetti esistenti ove non presente cordolo perimetrale
si riduce lo spessore in facciata del contenimento perimetrale, spessore che sarà pari solo allo spessore della stratigrafia a verde pensile (il cordolo altrimenti dovrebbe essere alto almeno 10 cm in più rispetto alla quota finita del verde pensile)
non viene previsto alcun fissaggio meccanico del profilo sull’impermeabilizzazione

Nota: Il sistema può essere impiegato per coperture con inclinazione massima pari a 2°.

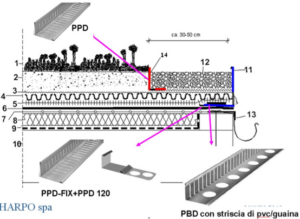

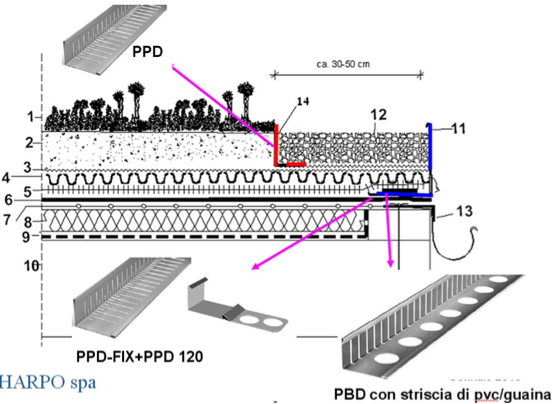

Lo schema riportato mostra le varie applicazioni possibili del profilo PPD anche abbinato al connettore PPD-FIX per ancorarlo al supporto (num 11 in figura) nel caso di coperture con un’inclinazione non superiore a 2°/2,5°.

In alternativa al num 11 rappresentato in figura, alla combinazione PPD+PPD-FIX si può valutare l’installazione del profilo PBD.

PPD – PROFILO DRENANTE LINEARE DI CONTENIMENTO IMPIEGATO SU PIANI INCLINATI ABBINATO A STAFFE REGGISPINTA TSH

Profilo Paraghiaia Drenante PPD da predisporre in prossimità dei perimetri di superfici inclinate di almeno 12° (21,25%) in abbinamento alle staffe reggispinta TSH. Il profilo angolare, in questo caso, ha funzione di contenimento stabile del sistema a verde pensile, in alternativa a cordoli prefabbricati o gettati in opera. I vantaggi sono:

Realizzare un contenimento anche in assenza di cordoli perimetrali,
Ridurre gli spessori dell’elemento di coronamento della facciata, che in questo caso risulterà pari alla sola altezza del sistema a verde pensile (il cordolo dovrebbe essere almeno 10 cm più alto per i risvolti delle membrane).

Per impieghi su piani inclinati come contenimento si suggerisce:

Materiale	Altezze profilo [mm]*	Lunghezza [mm]
Acciaio inox 1.4301	50/80, 80/120, 100/150, 250/250	2000
Aluzinc	50/80, 80/120, 100/150, 250/250	1500

*dimensioni differenti da quelle indicate possono essere realizzate su misura.

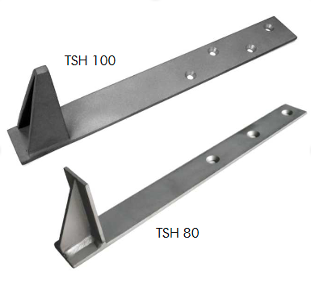

Staffe reggispinta TSH 80 e TSH 100 in acciaio inossidabile da impiegare sul bordo di coperture a verde pensile abbinata a profili drenanti di contenimento PPD per trasferire le forze di taglio del sistema inclinato sulla struttura portate. La parte della staffa in appoggio al supporto va fissata meccanicamente alla struttura portante.

Materiale	Portata [kg]	Spessore/Larghezza / Lunghezza [mm]	Altezza [mm]
Acciaio inox 1.4301	150 (STAFFA TSH 80)	5/40/400	80
Acciaio inox 1.4301	300 (STAFFA TSH 100)	5/50/400	100

PPD-FLEX – PROFILO DRENANTE CURVILINEO PARAGHIAIA/O DI CONTENIMENTO

Profilo angolare drenante PPD-FLEX da predisporre in prossimità dei perimetri a confinamento di aree a verde pensile/aree pavimentate o delle fasce drenanti di ghiaia perimetrali e a separazione tra ghiaia e substrato. Provvisto di fessure sull’ala verticale con funzione di drenaggio e filtro, provvisto di giunti snodati per adattarsi a linee perimetrali curve.

Su copertura piana i profili dovranno rimanere in posizione grazie a connettori a pressione tenuti in sede con sistema a zavorra, ovvero senza alcun fissaggio meccanico del profilo al solaio impermeabilizzato.

Materiale	Altezze profilo [mm]*	Lunghezza [mm]
Alluminio verniciato	150	2000
Acciaio inox 1.4301	150	2000
Aluzinc	150, 200	1500

*dimensioni differenti da quelle indicate possono essere realizzate su misura.

PBD – PROFILO LINEARE DI BORDO DRENANTE

Profilo drenante PBD da predisporre in prossimità dei perimetri come contenimento stabile della stratigrafia verde pensile. I profili verranno posati in linea impiegando gli appositi connettori abbinati.

Il profilo è munito di fessure sull’ala verticale mentre sull’ala di appoggio presenta delle forature che consentono il “fissaggio” del profilo alla membrana di tenuta all’acqua sottostante; sarà sufficiente disporre sopra alle aperture una striscia di medesimo materiale e saldarlo per punti al telo sottostante.

Questo tipo di ancoraggio del profilo alla membrana impermeabile è ammesso su bordi di coperture con inclinazione max pari a 2°/2,5°.

Materiale	Altezze profilo [mm]*	Lunghezza [mm]
Acciaio inox 1.4301	50, 80, 100, 120	2000
Aluzinc	50, 80, 100, 120	1500

*dimensioni differenti da quelle indicate possono essere realizzate su misura.

BORD LINER – PROFILO DI CONFINAMENTO

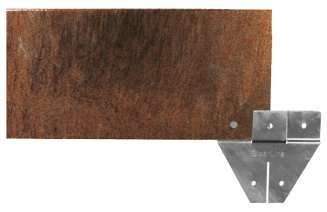

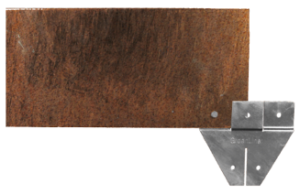

Profilo metallico flessibile e permanente per il confinamento e contenimento stabile ed elegante di aree a verde o per percorsi pedonali. I connettori possono essere conformati a lama per l’impiego a terra o con due ali d’appoggio per l’impiego su verde pensile. La duttilità del sistema offre completa libertà di progettazione, creando contenimenti rettilinei e non.

Materiale

Spessore [mm]

Altezze profilo [mm]

Lunghezza [mm]

Corten

Alluminio verniciato

Aluzinc

2,5

1,5

100/150/200/300

1500

PPF – PROFILO DRENANTE PER FIORIERE

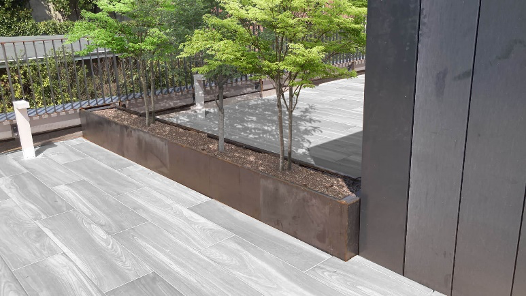

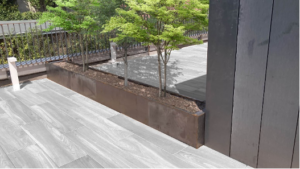

Profili drenanti ornamentali per la realizzazione di fioriere senza fondo su sistemi Harpoverdepensile. Si compone di elementi modulari assemblabili tramite appositi elementi metallici di connessione. A posa completata la superficie esterna dell’elemento ornamentale PPF risulta uniforme priva di elementi di connessione visibili in quanto tutti gli elementi di giunzione e collegamento vengono predisposti internamente. Il profilo PPF è provvisto di fessure alla base con funzione di drenaggio e filtro. I PPF possono essere realizzati in aluzinc (eventualmente verniciato secondo RAL su richiesta) o in corten.

Il sistema PPF risulta flessibile e adattabile ad essere impiegato in più situazioni:

Al di sopra di drenaggio continuo ove necessario realizzare aree del pensile con vasche ornamentali per arbusti/piante in generale.
Come elemento di contenimento di aree verdepensile in terrazze ove presente pavimentato galleggiante su piedini.
Per realizzare bordure ornamentali perimetrali confinate.

Materiale	Altezze profilo [mm]	Lunghezza base [mm]
Corten	400, 500, 600	250, 300, 350
Aluzinc	400, 500	250, 300

P-MEC – PROFILO PERIMETRALE DI CONTENIMENTO E PROTEZIONE MECCANICA

Profilo P-MEC da predisporre in prossimità dei perimetri ove debba essere la protezione meccanica del risvolto verticale dell’impermeabilizzazione, che deve risalire sui contenimenti per almeno 15 cm in più rispetto alla quota finita del giardino pensile. Il profilo di contenimento e protezione meccanica P-MEC contiene inoltre i risvolti del feltro di accumulo e del telo filtrante che seguono l’impermeabilizzazione proteggendoli dai raggi UV, dagli agenti atmosferici e dal danneggiamento meccanico. Il profilo viene fornito in alluminio verniciato e aluzinc, entrambi possono essere colorati a richiesta secondo RAL
